测控一体化闸门
产品介绍
基本配置
选型表
智能全自动测控闸门是将闸控建筑物和水工测流建筑物进行一体化管理和控制的自动化设备，集成了闸门和启闭机，直流光伏能源转换和储能，直流驱动和传动技术，运动控制和反馈，人机交互，闸位和限位，传感器和微功耗控制器，水位和流量计量，报警和数据远程传输和控制；既能独立工作，又能联网协同运行。
产品特点：
● 技术新颖：从产品结构，材料应用，传感技术，控制器和相关软件等时昶都进行研发和创新，具有相关的专利技术
● 质量可靠：重型工业级铝合金闸体，双导杆钢丝绳卷扬传动，焊接闸框，产品的每一处细节设计都为了提高设备可靠性和使用寿命
● 全智能一体化：水位流量精确计量，闸门精准控制，流量和开度反馈控制为一体
● 测流配置：根据不同的使用环境和水利条件因地制宜的选择合适的测流方案，以降低设备投资，提高测流准确性。可采用前置型超声波阵列式方箱流量计或后置式超声波明渠流量槽，也可以采用在灌区认可度高，适用范围更广的巴歇尔量水槽或无喉道量水槽配套压力式、磁致伸缩、雷达、超声波等进行精确水位、流量测量
● 控制柜和控制器：可采用不锈钢落地式控制柜或挂式控制柜；可选时昶科技的微功耗RTU控制器或小型PLC作为主控控制器
● 供电方式：可选择太阳能或市电两种供电方式，工作电压分DC12V、DC24V和AC220V
● 安装方式：根据渠道情况和土建条件，可选用插入式安装在渠道中或者采用壁挂式安装在分水口
● 密封方式：特殊设计的双向密封结构，闸体本身的密封性都能得到保证，确保极低泄露或无泄漏
● 易操控：支持定开度，定流量，定水位等多种操作模式，闸门速度根据负载自动调节，进行动态荷载监测
● 易维护：除必要的定期巡检外，大部分管理和维护工作可在后台完成，减少一线人员作业强度
● 通讯方式：兼容电信/移动/联通3G 、4G通信网络，支持有限网络数据传输
● 应急操作：支持外接蓄电瓶和纯机械驱动两种应急启闭操作
产品通用配置
| 序号 | 部件名称 | |||
| 1 | 闸门本体 | 重型工业级铝合金型材，材料经过T6热处理强化，表面做硬质阳极防腐处理，材料做加厚处理，独特设计的型材截面使得在同等重量下，结构强度更强 | ||
| 2 | 闸板 | 铝型材及铝蜂窝复合强化结构，闸板框架采用铝焊接工艺；面板和框架利用高强度耐候胶粘接成型，表面外加闭孔铆钉加固处理 | ||
| 3 | 控制机柜 | 304不锈钢，内衬隔热棉，户外防尘防雨，防护等级IP54；采用安全性更好的磁性防盗锁；可选配落地控制柜或吊挂式控制柜 | ||
| 4 | 传动结构 | 双导杆卷轮结构，高强度不锈钢钢丝绳传动；卷轮采用高聚合度工程塑料离心铸造成型；减速机采用免维护铝合金减速机，减速机内注-40℃极低温钼基润滑脂，在产品使用寿命周期内免维护、免加油 | ||
| 5 | 电机 | 采用钕磁体直流永磁电机，短时（3s内）过载能力可达5倍额定电流；带电流和转矩监测功能，确保电机不超过负载运行 | ||
| 6 | 蓄电池 | 采用更安全的磷酸铁锂电池或免维护胶体蓄电池，具有更耐久寿命、更耐受高低温度剧变、冬季容量不降低的特点，且不会有电解液泄漏的风险 | ||
| 太阳能电池板 | 采用知名品牌的A级单晶硅片板，户外使用寿命长达25年转换效率>=20% | |||
| 电缆 | 全部采用车规级快速接头及内部走线设计，无线揽暴露，兼顾可靠、防盗防破坏、防老化、方便后期维护 | |||
| 7 | 闸门控制器 | 时昶科技一体化测控闸门专用RTU控制器，主控采用高速低功耗处理器芯片，实时操作系统；标配7英寸IPS高亮触摸屏，亮度不低于900cd，强光下显示效果好；辅带实体按键，触摸屏带自动息屏节电功能；自带高增益天线，在信号弱下也能保证可靠传输数据 | ||
| 太阳能控制器 | 具备充电快，浮充，终止充电功能；可以对充放电状态进行监控，可精准检测太阳能板电压、充电电流、蓄电池电压；具备负载电流输出保护功能 | |||
| 8 | 流量及水位计量 | 可选配超声波式流量箱、超声波式流量槽、巴歇尔槽、无喉道槽等接触式或非接触式水位计等在线式测量设备；为客户设计和优选定制化的计量方案，在计量精度，设备投资，运维经费上达到最优效果 | ||
| 闸位计 | 多圈绝对值闸位计，闸位计安装在传动主轴上，提高定位精度；闸门位置控制精度高；掉电闸位不丢失，断电应急操作后再次上电闸位自动更新，无需再找零位 | |||
| 9 | 行程限位 | 磁性霍尔限位开关，重复精度高，无机械触点更可靠 | ||
| 10 | 密封性能 | 采用前后双向P型止水，止水材料选用耐候三元橡胶；潜孔式闸门采用热接接头，确保接头不泄露 | ||
| 11 | 手动应急组件 | 每套测控一体化闸门均提供应急手摇装置，既可在不供电的情况下手动操作闸门，也可在紧急情况下应急开启或关闭闸门。手动应急组件作为免费附件随闸门发货。 | ||
智能全自动测控闸门选型表
| 闸门型号(标准潜孔闸门系列) | 闸口尺寸(mm) | 闸板高度(mm) | 闸门行程(mm) | 闸框高度 | 推荐流量范围(m^3/s) | 启闭力(KN) |
|---|---|---|---|---|---|---|
| QK0404-1500 | 400×400 | 400 | 400 | 1500-4400 | 0.012-0.145 | 8 |
| QK0505-1600 | 500×500 | 500 | 500 | 1600-4400 | 0.012-0.285 | 8 |
| QK0606-1800 | 600×600 | 600 | 600 | 1800-4400 | 0.015-0.485 | 20 |
| QK0808-2200 | 800×800 | 800 | 800 | 2200-4400 | 0.021-0.860 | 20 |
| QK1010-2600 | 1000×1000 | 1000 | 1000 | 2600-4400 | 0.045-1.37 | 25 |
| QK1212-3000 | 1200×1200 | 1200 | 1200 | 3000-4400 | 0.075-1.876 | 30 |
| 闸门型号(标准露顶板闸系列) | 闸口宽度(mm) | 闸板高度(mm) | 闸门行程(mm) | 闸框高度(mm) | 推荐流量范围(m^3/s) | 启闭力(KN) |
|---|---|---|---|---|---|---|
| BZ0406 | 400 | 600 | 400 | 1600-4400 | 0.015-0.227 | 8 |
| BZ0507 | 500 | 700 | 500 | 1800-4400 | 0.015-0.342 | 8 |
| BZ0608 | 600 | 800 | 600 | 2000-4400 | 0.022-0.563 | 20 |
| BZ0810 | 800 | 1000 | 800 | 2400-4400 | 0.036-1.028 | 20 |
| BZ1012 | 1000 | 1200 | 1000 | 2800-4400 | 0.054-1.527 | 20 |
| BZ1212 | 1200 | 1200 | 1200 | 3000-4400 | 0.077-1.900 | 25 |
| BZ1515 | 1500 | 1500 | 1500 | 3600-4400 | 0.098-2.292 | 30 |
| BZ1518 | 1500 | 1800 | 1500 | 4000-4400 | 0.098-2.292 | 30 |
| BZ2015 | 2000 | 1500 | 1500 | 3600-4400 | 0.120-3.09 | 50 |
备注：
1、潜孔式闸门的总高度不限于标准高度，根据实际渠道尺寸确定高度
2、露顶式闸门的宽度，挡水高度，行程，根据实际渠道尺寸确定
详情请咨询时昶科技或代理商

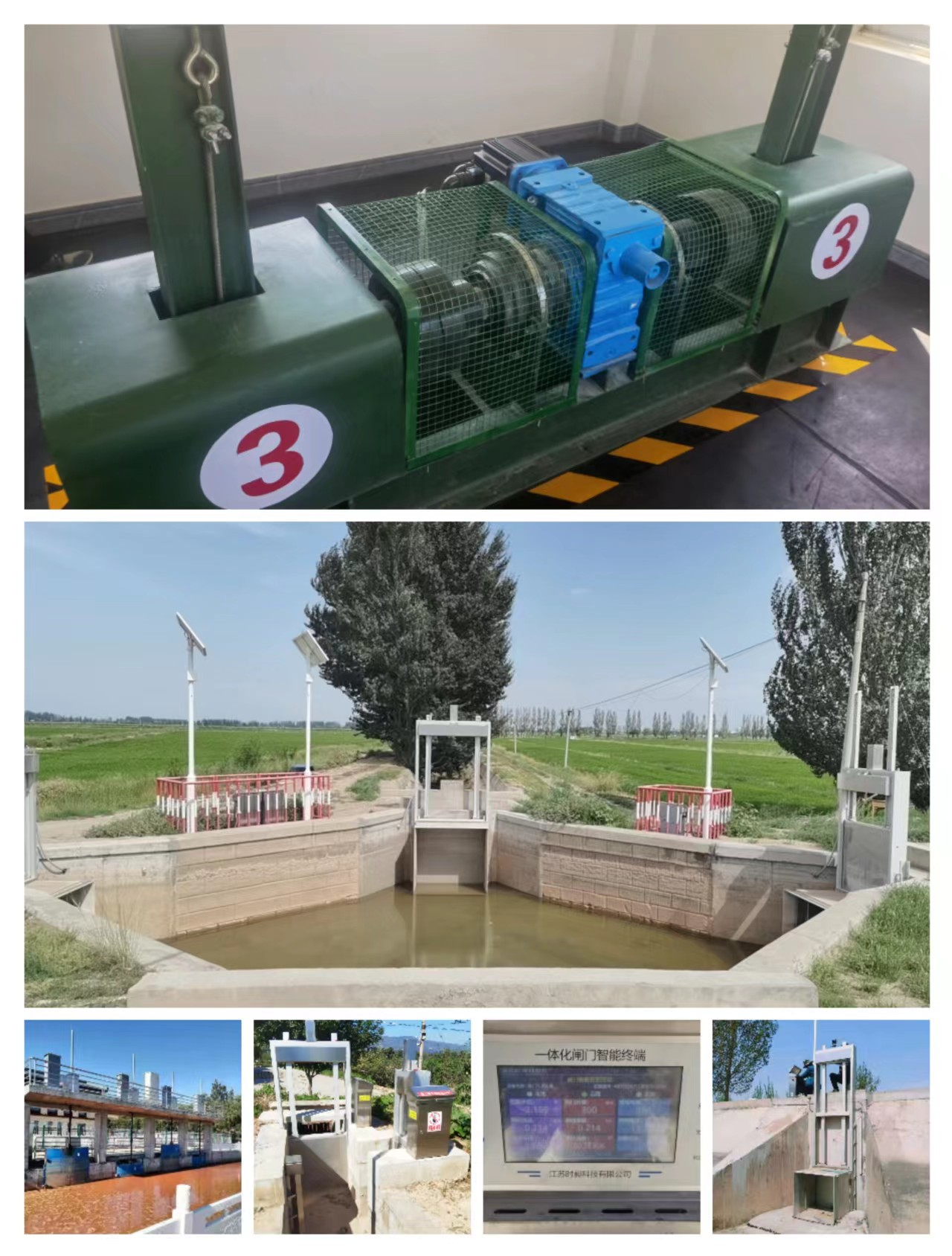

宁夏灌区
山西灌区
山东灌区
内蒙古灌区
新疆灌区
甘肃灌区
河南灌区
