方案介绍
在闸前安装多声道超声波方箱流量计
● 超声波方箱流量计内置多对交叉工作的超声波传感器，可以精确的检测内部各点的流速
● 测箱的DSP 处理器可轻松、实时、高速应对计量箱内复杂的流态计算，再不分抬头被淤泥等杂物淤堵的情况下，测流箱的处理器会将淤堵部分进行补偿，补偿流量误差
● 测箱内置分辨率电子水尺，在非满箱状态下，可以精确测量水位和过流面积，从而获得准确的流量数据
● 水下超声波探头和电路采用 IP68 级防护，可确保水下工作部件稳定可靠
● 导流扩口形状根据水利条件进行了优化，采用加强型材连接设计，以保证受水流冲击部分的结构强度
● 特殊的填充设计，可防止泥沙进入侧向夹层，使得测箱在极端低温下不会有冻涨的风险
● 测流精度经水利部灌排中心认证通过
适用场景
前置测流方案适用于：
1、闸后为涵洞或不规则渠道，没有条件安装后置测流装置的
2、闸后臃水，渠道流速缓慢
3、闸后渠道比降过小，不能满足自由出流条件
前置测流方案不适用于：
1、干渠水流方向与闸后渠道为直角或锐角的引水口
2、闸后具有较大比降，可能会导致闸前侧向内部形成锥形漏斗漩涡
3、水中漂浮物过多容易造成测箱堵塞或水质含沙量过大严重影响超声波穿透能力的场景
测箱选型表
| 规格型号 | 内径宽 (mm) | 内径高 (mm) | 最小流量(m³/s) | 最大流量 (m³/s) |
|---|---|---|---|---|
| MUFM400 | 400 | 400 | 0.025 | 0.32 |
| MUFM600 | 600 | 600 | 0.036 | 0.72 |
| MUFM800 | 800 | 800 | 0.064 | 1.28 |
| MUFM1000 | 1000 | 1000 | 0.1 | 2 |
| MUFM1200 | 1200 | 1200 | 0.144 | 2.88 |
应用实例

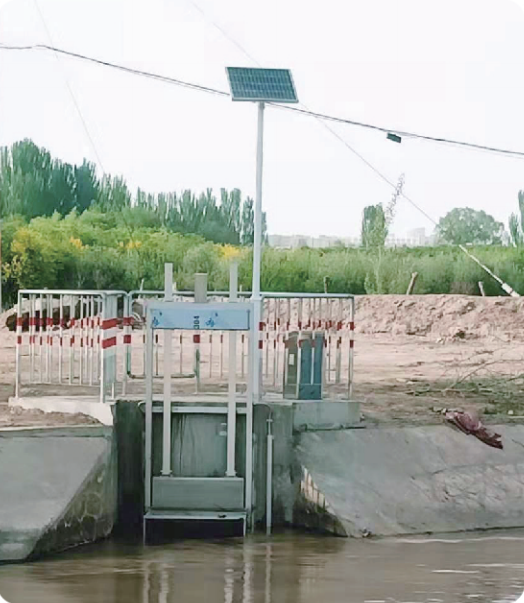

宁夏灌区使用前置测流方案

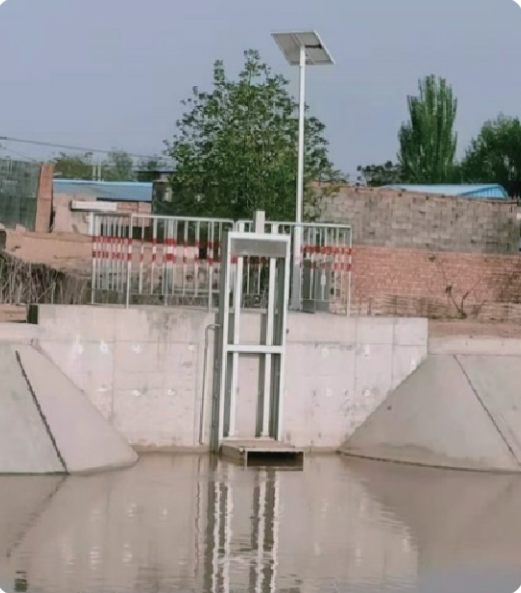

宁夏灌区使用前置测流方案
宁夏灌区使用前置测流方案
方案介绍
在闸后安装巴歇尔槽或矩形无喉道槽测流
● 巴歇尔量水槽是将流量转换成对应水头的量水建筑物，通过测量水头即可通过水位流量关系公式计算出过流量。巴歇尔量水槽在实践中计量较为准确。这种测流方式具有适应性好，不易淤堵，造价低等特点，广泛应用于灌区量水
● 无喉道量水槽的结构简单、制造容易、工程量小，因此整体造价相比较巴歇尔槽更为经济，多适用于自有流。这是另一种在灌溉系统上普遍使用的量水设施
● 为保证量水的准确度，土建施工时需要在巴歇尔槽或无喉道槽前后各修筑一定长度的顺直段渠道，使明渠水流在抵达槽前形成稳定的流态，槽后则应形成自由流，否则会影响计量精度
方案使用的仪器仪表
常用的接触式水位测量仪表
磁致伸缩水位计
压力式水位计
触点式电子水尺
常用的非接触式水位测量仪表
超声波水位计
雷达水位计
巴歇尔槽选型及流量对应表
| 序号 | 流量范围（吨/小时） | 使用渠道 (mm) | 水位范围(mm) | 临界淹没度 (%) | ||
|---|---|---|---|---|---|---|
| Q(min) | Q(max) | >宽×高 | h(min) | h(max) | ||
| 1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
| 2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
| 3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
| 4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
| 5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
| 6 | 10.8 | 900 | >1000×1200 | 30 | 600 | 0.6 |
| 7 | 12.6 | 1440 | >1000×1200 | 30 | 750 | 0.6 |
| 8 | 16.2 | 2268 | >1200×1200 | 30 | 750 | 0.6 |
| 9 | 45.0 | 3060 | >1400×1200 | 50 | 750 | 0.6 |
| 10 | 90 | 3960 | >1500×1200 | 60 | 750 | 0.6 |
应用实例

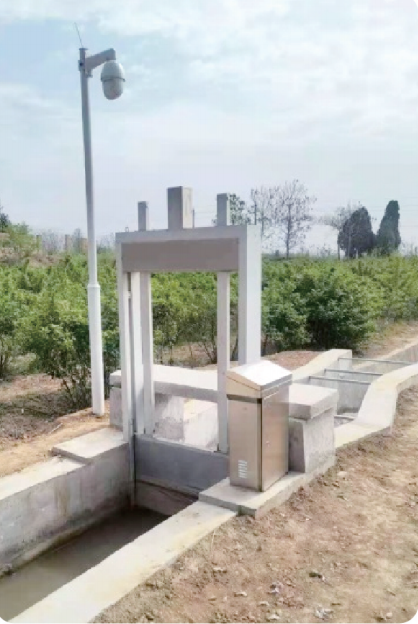

时昶一体化闸门在山西灌区

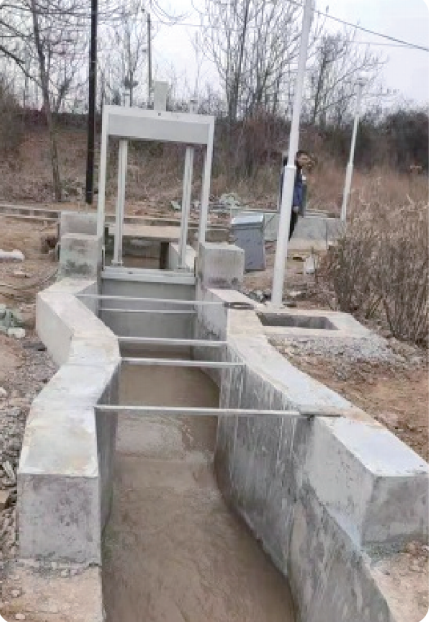

时昶一体化闸门在内蒙古灌区

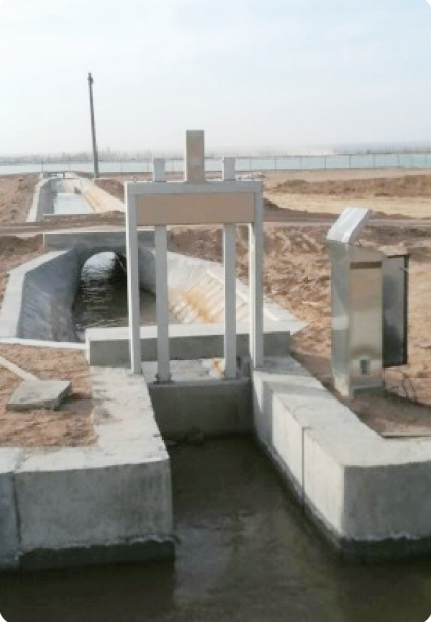

时昶一体化闸门在新疆灌区
方案介绍
在闸后安装多声道超声波流量槽测流
闸后超声波流量槽测流方案相对于采用闸前超声波方箱流量计测流方案，具有更多的优势：例如不存在淤堵问题、闸后的流态相比较闸前测箱内流态更稳定等，且相比较于其他类型的量水槽对闸后顺直渠道段的要求更低
适用场景
后置超声波流量槽测流方案适用于:
1、闸后存在轻度臃水，流速缓慢
2、闸后比降较小，且没有条件或没有足够的顺直长度安装其它量水槽
后置超声波流量槽测流方案一般不用于:
1、闸门多数情况下为小开度、小流量出流
2、闸后不能保证一定要求的水位深度
3、无法利用超声波仪器采集流速的场景
巴歇尔槽选型及流量对应表
| 规格型号 | 内宽 (mm) | 最小流量(m³/s) | 最大流量 (m³/s) |
|---|---|---|---|
| MUFM-R400 | 400 | 0.025 | 0.30 |
| MUFM-R600 | 600 | 0.045 | 0.55 |
| MUFM-R800 | 800 | 0.070 | 1.0 |
| MUFM-R1000 | 1000 | 0.12 | 1.8 |
| MUFM-R1200 | 1200 | 0.15 | 2.5 |
应用实例

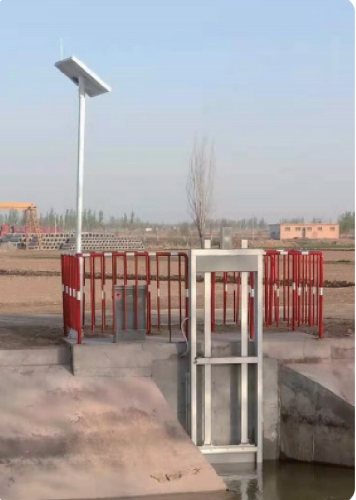

宁夏灌区使用流量槽的全自动测控闸门

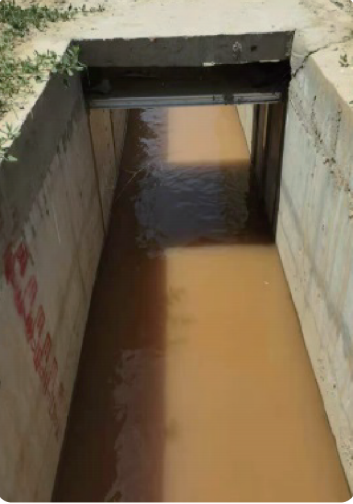

宁夏灌区使用流量槽的全自动测控闸门

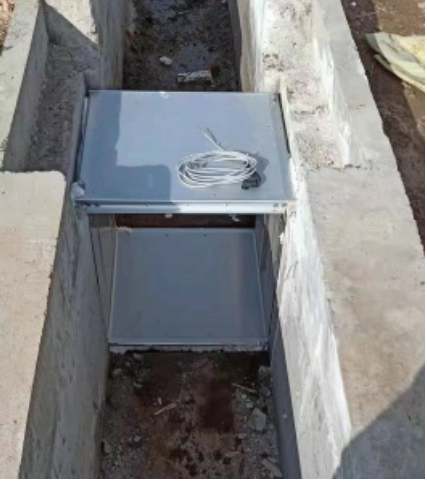

宁夏灌区使用流量槽的全自动测控闸门
